Materiais
Invólucro: Ferro fundido, ferro dúctil, níquel ferro fundido, aço fundido, aço inoxidável, aço inoxidável duplex, etc;
Impulsor e anel de vedação: Ferro fundido, ferro dúctil, aço fundido, aço inoxidável, bronze, aço inoxidável duplex, etc;
Shat: Aço carbono, aço inoxidável, aço inoxidável duplex, etc;
Manga de eixo: Aço inoxidável, aço inoxidável duplex, etc;
Diferentes combinações de materiais podem permitir diferentes condições de trabalho;
Os materiais especiais podem ser personalizados de acordo com os requisitos.
Aplicação de tecnologia
Alta eficiência, alta resistência, alta confiabilidade, vida útil longa.
O design hidráulico otimizado baseado na tecnologia CFD pode equilibrar automaticamente a força axial e a força radial para garantir alta eficiência.
A estrutura compacta, a carcaça de voluta reforçada e os componentes de alta qualidade garantem a alta estabilidade e a confiabilidade da bomba.
Aplicações
Para água limpa ou médio com propriedades físicas e químicas semelhantes à água limpa.
Abastecimento de água para usinas de água, drenagem urbana, irrigação agrícola, circulação de água para usinas de energia, abastecimento de água e drenagem para empresas industriais e de mineração, circulação de água para HVAC e abastecimento de água para a indústria de construção naval.
Para meio corrosivo: dessalinização da água do mar, água desmineralizada em fábricas de aço, transporte de salmoura.
Para água quente com uma temperatura abaixo de 130 ℃.
Fornecimento de aquecimento distrital e circulações de água.
Designação do código do modelo
Exemplo: SBS (SBSL) 800-970 E (F)
SBS (SBSL) 800-970 E (F)
SBS - SBS Series Horizontal Split Casting Bomba

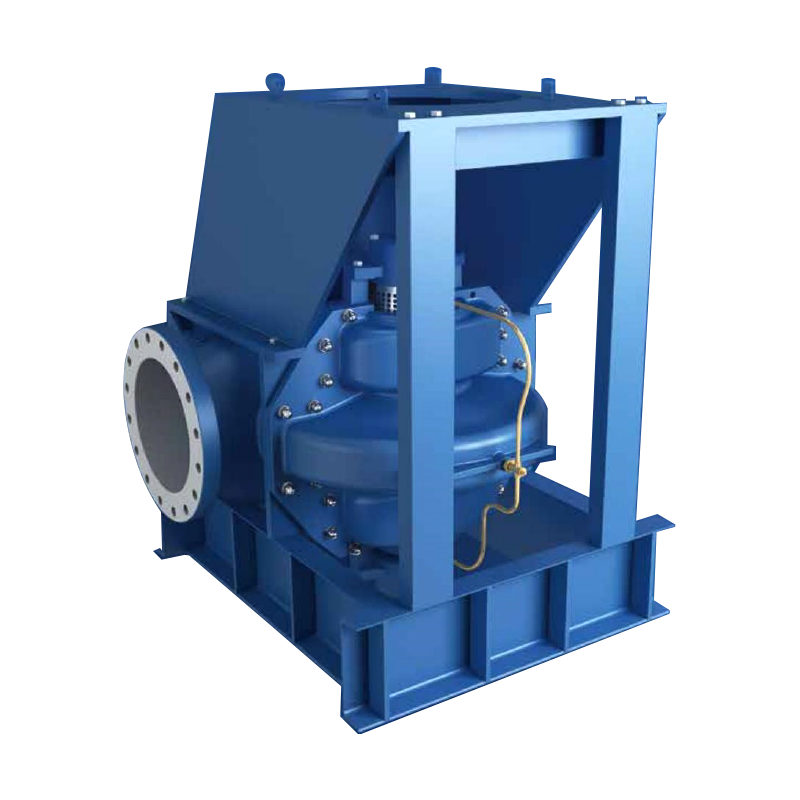

SBSL - SBSL Series Vertical Split Casing Bomba
800 - Diâmetro do bico de descarga nominal (mm)
970 - diâmetro do impulsor nominal (mm)
E (f)- Código de modelo hidráulico do impulsor
Faixa operacional
Máx. Capacidade: 11160m 3 /h
Máx. Cabeça: 200m
Máx. Pressão de trabalho: 2,5MPa
Máx. Tamanho do flange de sucção: dn900 mm
Máx. Temperatura de trabalho: 130 ° C.
Taxa de pressão do flange: pn1.6mpa, pn2.5mpa
Visão geral do produto
A bomba centrífuga de dupla escala horizontal é um equipamento de bomba eficiente e confiável, amplamente utilizado no transporte de água limpa ou líquidos similares. A bomba adota um projeto de impulsor de dupla e duas câmaras de sucção de água, o que pode melhorar efetivamente a taxa de fluxo e a eficiência da bomba. O corpo da bomba adota um design horizontal do centro de divisão, que é fácil de inspecionar e manter, e o trabalho de inspeção pode ser concluído sem desmontar o pipeline e o motor.
Principais características
1. Alta eficiência e economia de energia: adota um impulsor otimizado de dupla e duplo com excelente desempenho hidráulico, operação suave, baixo ruído e baixa vibração. A bomba possui alta eficiência e baixo consumo de energia, que atende às necessidades de conservação de energia e redução de emissões na indústria moderna.
2. Estrutura compacta: o corpo da bomba adota um design horizontal do center dividido, que é compacto, pequeno em pegada e fácil de instalar. A bomba está diretamente conectada ao motor, o que reduz o link de transmissão intermediário e melhora a estabilidade da operação geral.
3. Fácil manutenção: o corpo da bomba é um design horizontalmente dividido. Ao inspecionar, você só precisa abrir a tampa da bomba para completar a substituição de impulsores, vedações do eixo e outros componentes. Não há necessidade de desmontar o pipeline e o motor, o que reduz bastante o custo de manutenção.
4 Escopo de aplicação de largura: Adequado para o transporte de água limpa e líquidos similares, como abastecimento de água urbana, água circulante industrial, irrigação de terras agrícolas, projetos de conservação de água, etc. É particularmente adequado para aplicações de grande fluxo e cabeça alta.
5. Materiais diversos: os principais componentes, como o corpo da bomba e o impulsor, podem ser feitos de ferro fundido, aço fundido ou aço inoxidável para atender às necessidades de diferentes condições de trabalho. O aço inoxidável é adequado para o transporte de mídia corrosiva.
Vantagens e características
1. Alta eficiência e economia de energia: o impulsor otimizado de dupla sugestão melhora a eficiência da bomba e reduz o consumo de energia.
2. Operação suave: o uso de rolamentos de alta qualidade e materiais de vedação garante que a bomba funcione sem problemas, com baixo ruído e baixa vibração.
3. Fácil manutenção: o design horizontal de divisão não requer a remoção de oleodutos e motores durante a manutenção, reduzindo os custos de manutenção.
4. Forte aplicabilidade: aplicável a uma variedade de mídias e condições de trabalho para atender às necessidades de diferentes indústrias.
