Tanques de aço inoxidável: Guia de fabricação de tanques pequenos, de pressão e de água

Pequenos tanques de aço inoxidável: onde o tamanho compacto atende ao desempenho de nível industrial

Pequenos tanques de aço inoxidável não são simplesmente versões reduzidas de grandes recipientes industriais – eles são soluções de contenção projetadas com precisão, construídas para lidar com meios exigentes em ambientes com espaço limitado. As capacidades típicas variam de 1 litro a várias centenas de litros, e a característica definidora é que o tanque ainda deve oferecer a mesma resistência à corrosão, limpeza e confiabilidade mecânica que seus equivalentes em escala real.

A liga mais amplamente especificada para tanques compactos é aço inoxidável 304 , que oferece excelente resistência à água, ácidos suaves e à maioria dos compostos orgânicos a um preço econômico. Aplicações que exigem exposição a cloretos, água do mar ou agentes de limpeza agressivos são atualizadas para Aço inoxidável 316L , onde a adição de molibdênio fecha a lacuna contra corrosão por pites e frestas. Em aplicações farmacêuticas e alimentícias de altíssima pureza, superfícies internas eletropolidas com rugosidade média (Ra) abaixo de 0,4 µm são padrão, eliminando pontos de abrigo microbianos sem depender de revestimentos químicos.

Além do grau do material, a espessura da parede em relação ao volume do tanque é uma variável crítica de projeto para tanques pequenos. Como a relação entre área de superfície e volume aumenta à medida que o diâmetro do tanque diminui, os tanques pequenos de parede fina experimentam, na verdade, uma tensão circular proporcionalmente maior sob pressão interna do que os tanques grandes com a mesma classificação de pressão nominal. Fabricantes respeitáveis ​​respondem por isso mantendo espessuras mínimas de parede consistentes com os códigos de projeto ASME ou PED, mesmo quando a pressão operacional do cliente parece baixa.

Tanque de pressão de aço inoxidável: padrões de projeto, classificações e o que os compradores devem verificar

Um tanque de pressão de aço inoxidável armazena ou processa fluidos – gases, líquidos ou meios de fase mista – a pressões acima da atmosférica. A classificação da pressão de trabalho, expressa em bar ou PSI, é a especificação mais importante e deve ser verificada em relação ao código do vaso de pressão aplicável antes de qualquer tanque ser colocado em serviço.

Principais códigos de design e marcas de certificação

Os dois códigos dominantes que regem a fabricação de vasos de pressão em aço inoxidável são:

• ASME BPVC Seção VIII Divisão 1 — o principal padrão dos EUA para vasos de pressão de até 3.000 PSI, exigindo inspeção por terceiros e o selo “U” da ASME para aplicações regulamentadas.
• PED 2014/68/UE — a Diretiva Europeia de Equipamentos de Pressão, que exige a avaliação da conformidade e a marcação CE para embarcações com um produto PS × V acima dos limites definidos.
• 150 GB — Padrão nacional de vasos de pressão da China, amplamente referenciado para tanques fabricados no país.

Para pequenos tanques de pressão usados ​​em laboratórios, plantas piloto ou sistemas montados em skids, os compradores frequentemente encontram tanques sem código – recipientes fabricados de acordo com o padrão de projeto interno do fabricante, em vez de um código reconhecido. Eles são aceitáveis ​​em muitas jurisdições para serviços de pressão mais baixa ou não regulamentados, mas exigem uma avaliação formal de engenharia antes do uso em uma planta certificada ou em um local perigoso.

Classificação de pressão versus pressão de projeto versus pressão de teste

Três números aparecem em cada folha de dados de tanques de pressão, e confundi-los é uma fonte comum de erros de aquisição:

A seleção de um tanque de pressão de aço inoxidável classificado exatamente com a pressão operacional máxima esperada não deixa margem de segurança para picos de pressão, expansão térmica ou alterações futuras no processo. Uma abordagem conservadora especifica um tanque com MAWP de pelo menos 25–30% acima a pressão normal de operação, o que também preserva o tempo de resposta da válvula e do dispositivo de alívio.

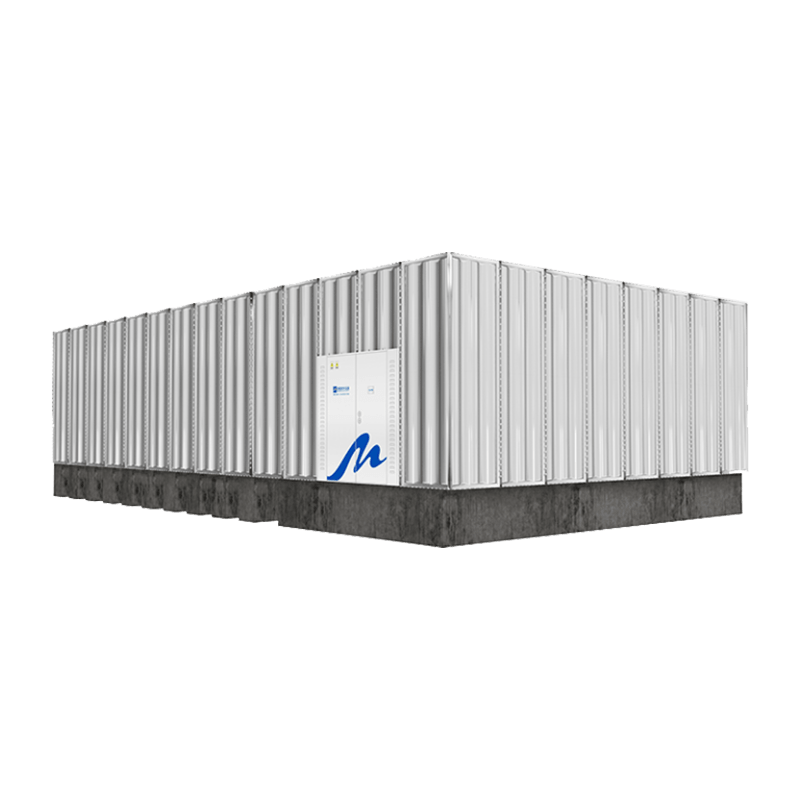

Tanque de água de aço inoxidável Fabricação: Processo, Tolerâncias e Pontos de Verificação de Qualidade

A fabricação de tanques de água em aço inoxidável abrange um amplo espectro – desde simples recipientes de armazenamento de pressão atmosférica para água potável até complexos tanques encamisados para sistemas de aquecimento de água quente e tanques tampão de água resfriada em aplicações HVAC. O processo de fabricação, embora aparentemente semelhante entre as aplicações, diverge significativamente nos requisitos de qualidade da solda, no tratamento de superfície e no protocolo de teste, dependendo das condições de serviço.

Sequência de Fabricação Central

1. Recebimento e inspeção de materiais — Os certificados de teste de moinho (MTCs) são verificados em relação à especificação do pedido, confirmando o grau da liga, o número de calor e as propriedades mecânicas.
2. Laminação de placas e formação de cascas — A placa inoxidável é laminada no diâmetro especificado. A tolerância de ovalidade para vasos com classificação de pressão é normalmente de ±0,5% do diâmetro nominal de acordo com o código ASME.
3. Soldagem — GTAW (TIG) é o processo preferido para passes de raiz e tanques de qualidade alimentar/farmacêutica devido ao baixo teor de respingos e alta pureza da solda. GMAW (MIG) é usado para soldas estruturais de maior deposição em tanques atmosféricos. Todos os soldadores devem possuir qualificações atuais de acordo com o código aplicável (por exemplo, ASME Seção IX).
4. Tratamento pós-solda — As costuras de solda em tanques inoxidáveis são passivadas ou decapadas para restaurar a camada passiva de óxido de cromo rompida pelo calor. A passivação com ácido cítrico é cada vez mais preferida ao ácido nítrico por razões ambientais e de segurança de manuseio.
5. Instalação de bico e encaixe — Conexões flangeadas e rosqueadas, passagens de inspeção, portas de drenagem e conexões de instrumentos são soldadas e inspecionadas quanto à continuidade da solda e caminhos de vazamento.
6. Teste de pressão e EQM — Testes hidrostáticos ou pneumáticos confirmam a integridade estrutural. Métodos de exame não destrutivo (NDE), como radiografia (RT), teste ultrassônico (UT) ou inspeção por líquido penetrante (PT), são aplicados a cordões de solda de acordo com os requisitos do código.

Requisitos de Água Potável e Fabricação Sanitária

Os tanques de armazenamento de água destinados ao contato com água potável acarretam obrigações de conformidade adicionais além da integridade estrutural. Nos Estados Unidos, os tanques normalmente devem estar em conformidade com a NSF/ANSI 61, que certifica que os materiais não lixiviam contaminantes para a água potável em níveis acima dos limites de saúde estabelecidos. Os projetos europeus fazem referência à Diretiva Europeia de Água Potável (2020/2184/UE) e às normas EN relevantes. Os fabricantes que atendem mercados de água potável devem documentar a rastreabilidade completa do material e usar apenas elastômeros listados pela NSF para juntas e vedações.

O acabamento superficial interno também desempenha um papel prático na qualidade da água: um acabamento de fresagem 2B ou BA é geralmente aceitável para armazenamento atmosférico de água fria, enquanto os sistemas de água quente operando acima de 60°C se beneficiam de um interior aterrado ou eletropolido que minimiza a adesão de incrustações e simplifica a inspeção periódica. Para tanques em sistemas de recirculação, todas as zonas estagnadas (pernas mortas com mais de três diâmetros de tubo são o corte padrão) devem ser eliminadas na fase de projeto para evitar a colonização bacteriana.

Prazos de entrega, personalização e o que especificar ao fazer o pedido

Projetos padrão de tanques de água em aço inoxidável com configurações de bicos comuns são enviados de fabricantes especializados em 4 a 10 semanas. Recipientes totalmente personalizados — diâmetros não padronizados, designs encamisados, serpentinas de aquecimento integradas ou recipientes com carimbo de código que exigem pontos de espera de inspeção de terceiros — normalmente exigem de 10 a 20 semanas, dependendo do backlog da oficina e da complexidade do pacote de documentação de EQM necessário.

Uma especificação de compra completa para um tanque de água fabricado em aço inoxidável deve incluir:

• Capacidade de trabalho (litros ou galões) e dimensões gerais do envelope ou restrições de espaço
• Faixa de temperatura operacional e pressão máxima de trabalho
• Grau inoxidável (304, 316L, 316Ti, duplex, etc.) e espessura mínima da parede
• Código de projeto aplicável e requisitos de certificação (ASME, PED, NSF/ANSI 61, etc.)
• Programação dos bicos: quantidade, tamanho, classificação e orientação de todas as conexões
• Requisitos de acabamento superficial interno e externo
• Documentação necessária: MTCs, mapas de solda, relatórios de EQM, registros de testes hidrostáticos

Selecionando o tanque de aço inoxidável certo: uma estrutura de decisão prática

Com especificações de tanques de aço inoxidável, o excesso e a falta de engenharia acarretam custos reais. A especificação excessiva do grau de liga ou do acabamento superficial em um tanque de armazenamento de água atmosférica não crítico adiciona custos de fabricação desnecessários; a subespecificação da espessura da parede ou a omissão da certificação do código em um vaso de pressão cria exposição à segurança e responsabilidade.

Uma estrutura inicial confiável avalia quatro variáveis em sequência: o meio armazenado e sua corrosividade (determina o grau da liga); a pressão e temperatura de operação (determina a espessura da parede, o design da cabeça e se é necessário um carimbo de código); ambiente regulatório e de uso final (determina certificações como conformidade com NSF, ASME, PED ou FDA 21 CFR); e restrições de espaço, peso e instalação (determina a geometria do tanque e a estrutura de suporte). Trabalhar com essas quatro dimensões antes de abordar um fabricante resulta em especificações mais rigorosas, uma cotação mais precisa e um processo de aprovação mais rápido.

Para aplicações que ficam no limite entre o produto padrão e a fabricação personalizada — por exemplo, um pequeno tanque de pressão de aço inoxidável com uma orientação de bico incomum ou uma pressão de trabalho fora do padrão — os fabricantes experientes podem muitas vezes adaptar um projeto qualificado existente em vez de começar do zero, reduzindo o tempo de entrega e a extensão do NDE necessário. Os compradores que fornecem uma folha de dados detalhada do processo na fase de consulta conseguem consistentemente um retorno mais rápido e menos pedidos de alteração pós-pedido do que aqueles que dependem de descrições verbais ou desenhos genéricos.
